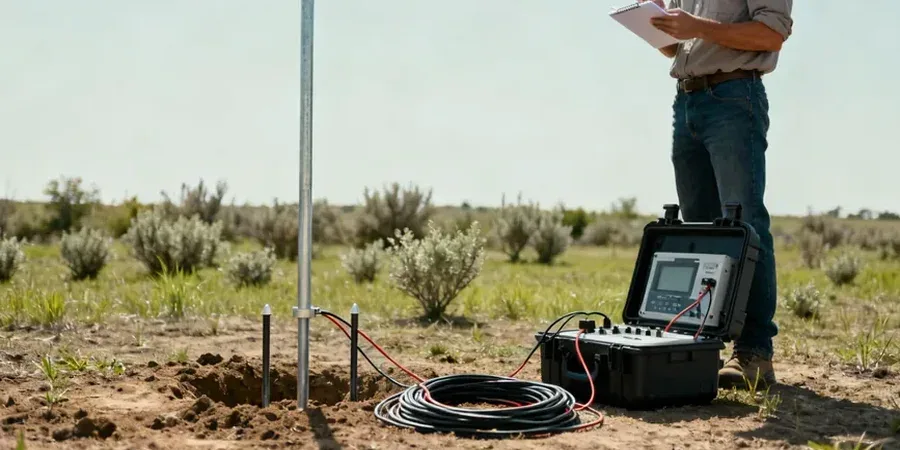

Una constructora nos llamó para un proyecto de edificio institucional en la zona de El Palomar. El terreno, un antiguo paño agrícola reconvertido, mostraba una humedad superficial engañosa que no correspondía con la aridez típica de Copiapó, donde las precipitaciones anuales apenas superan los 15 mm. La duda del calculista era clara: ¿cómo varía la resistividad en profundidad y a qué nivel podría aparecer la napa colgante que alimenta los cultivos? Montamos el dispositivo tetraelectródico Schlumberger y ejecutamos un sondeo eléctrico vertical con aperturas progresivas hasta AB/2 de 100 metros. La interpretación de las curvas de resistividad aparente reveló tres horizontes bien marcados: un estrato superficial de gravas arenosas secas de alta resistividad, un segundo nivel de arenas limosas parcialmente saturadas, y a los 18 metros un descenso abrupto de resistividad que delimitaba con precisión el techo del acuífero. Esta información, imposible de obtener con una calicata superficial, permitió al ingeniero estructural decidir el tipo de fundación sin riesgo de interferencia con el agua y evitó la necesidad de un estudio de SPT profundo prematuro en esa etapa.
La resistividad en Copiapó no solo marca el agua: la salinidad del acuífero y la costra química superficial generan contrastes que engañan al ojo, pero el SEV los resuelve con precisión.
Cómo trabajamos
Particularidades de la zona
Hay una situación que vemos repetirse en las afueras de Copiapó, hacia el sector de San Pedro, y que los maestros de obra suelen subestimar: el terreno superficial parece firme, seco y competente, pero a los 6 u 8 metros de profundidad aparece un lente de limo salino saturado que actúa como conductor eléctrico casi perfecto. Si el cálculo de la malla de tierra de una instalación eléctrica o el diseño de la fundación no consideran ese quiebre de resistividad, el error de modelo puede ser de un orden de magnitud. Un SEV mal ejecutado, con aperturas insuficientes o electrodos mal clavados en la costra superficial, entrega una curva de resistividad aparente suavizada que oculta ese lente conductor. Por eso insistimos en la calibración diaria del equipo con resistencias patrón, en la medición de la resistencia de contacto electrodo-suelo antes de cada tendido y en la interpretación con modelos de inversión de capas que respeten el principio de equivalencia. Ignorar estas verificaciones en una zona donde la salinidad del perfil puede falsear las lecturas es asumir un riesgo eléctrico y geotécnico evitable.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: info@geotecnia1.co
Normas de referencia
NCh1508.Of2014 - Puesta a tierra de equipos eléctricos, NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios (complementa el estudio de fundación), NCh3171 - Método de medición de resistividad del suelo (aplicación local en ensayos de terreno), Eurocódigo 7 (EN 1997-2) - Reconocimiento del terreno por métodos eléctricos y electromagnéticos (referencia internacional)
Servicios técnicos asociados
SEV Schlumberger para cimentaciones
Perfilamos la resistividad hasta 60 m de profundidad en terrenos de expansión urbana como Los Volcanes o Cartavio, donde la variabilidad de los depósitos aluviales del río Copiapó exige conocer la estratigrafía antes de proyectar fundaciones superficiales o profundas.
Tomografía de resistividad eléctrica (ERT)
Desplegamos arreglos multielectródicos con 48 o 72 electrodos para generar secciones 2D de alta resolución. Ideal para detectar paleocanales, zonas de infiltración de regadío o contactos entre gravas limpias y suelos finos bajo conjuntos habitacionales.
Detección de niveles freáticos y cuñas salinas
En el sector bajo del valle, cercano a la desembocadura, la intrusión marina y la recarga del acuífero generan contrastes de resistividad muy marcados. Mapeamos la interfaz agua dulce-agua salobre para pozos de abastecimiento o estudios ambientales asociados a faenas mineras.
Perfilaje para líneas de tierra y puesta a tierra
Medimos la resistividad del terreno en instalaciones industriales y plantas fotovoltaicas del Desierto de Atacama, cumpliendo con la NCh1508 para el diseño de mallas de puesta a tierra en subestaciones y sistemas de protección contra descargas atmosféricas.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un sondeo eléctrico vertical en Copiapó?
El costo de un SEV en la zona de Copiapó, incluyendo la interpretación de curvas y el informe técnico, oscila entre $271.000 y $437.000 según la profundidad de investigación requerida y la cantidad de puntos de sondeo. Si se necesita una tomografía 2D con arreglo multielectródico, el presupuesto se ajusta en función del metraje lineal del perfil.
¿Qué diferencia hay entre un SEV y una tomografía de resistividad?
El SEV asume capas horizontales y entrega un modelo unidimensional bajo un punto, ideal para un reconocimiento inicial de la estratigrafía. La tomografía eléctrica (ERT) usa múltiples electrodos en superficie para generar una sección bidimensional de resistividad, detectando cambios laterales como paleocanales o lentes de suelo fino. En Copiapó recomendamos ERT cuando el terreno tiene variabilidad lateral marcada.
¿Cómo influye la salinidad del suelo de Copiapó en las mediciones?
La salinidad disminuye drásticamente la resistividad del suelo, porque los iones en solución facilitan el paso de la corriente. En zonas con alta concentración de sales, como ciertos sectores del valle de Copiapó, los valores de resistividad pueden ser inferiores a 10 ohm.m. Nuestro equipo técnico ajusta los parámetros de inyección de corriente para obtener una señal confiable y luego interpreta esos valores en el contexto hidrogeológico correcto.
¿Qué norma chilena regula la medición de resistividad para puesta a tierra?
La NCh1508.Of2014 establece el método de Wenner y las configuraciones de medición para proyectos de puesta a tierra en instalaciones eléctricas. En Copiapó trabajamos bajo esa normativa cuando el objetivo del estudio es diseñar mallas de tierra para plantas fotovoltaicas, subestaciones o recintos industriales, entregando curvas de resistividad aparente y modelos de suelo estratificado.
